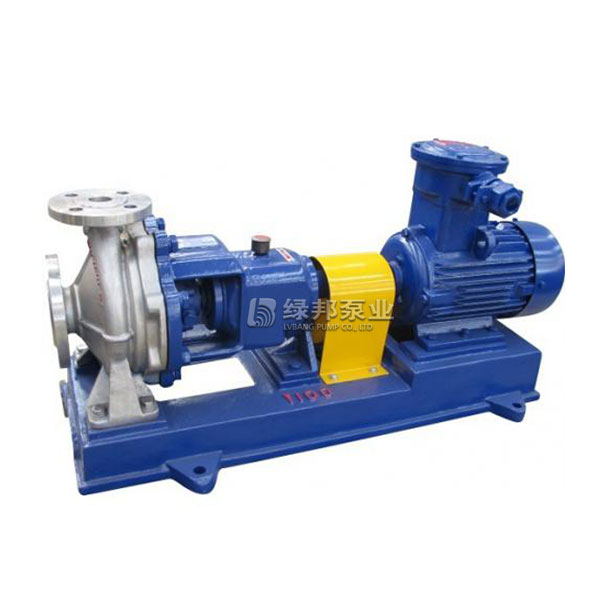

IH卧式不锈钢化工离心泵

IH卧式不锈钢化工离心泵是卧式单级单吸清水离心泵，供吸送清水及物理化学性质类似水不含固体颗粒的液体。它广泛适用于工农业及城市、排水、消防供水等。

说明书在线阅读离心泵实物图产品安装图纸

下一个产品：TSWA型卧式多级离心泵

上一个产品：S型单级双吸离心泵

产品概述：

快盈500个人主页 IH卧式不锈钢化工离心泵是卧式单级单吸清水离心泵，供吸送清水及物理化学性质类似水不含固体颗粒的液体。它广泛适用于工农业及城市、排水、消防供水等。IH型不锈钢化工泵系根据国际标准ISO2858所规定的性能和尺寸设计，其技术标准均向国际标准靠拢，达到国际先进水平。它是我国推广的节能泵类产品之一。该泵结构简单，性能可靠，体积小、重量轻，抗腐蚀性能好，电耗低，使用维修方便。 IH型不锈钢化工泵通用性广，全系列工140种规格，但只用四种轴；同一规格的轴，轴承、轴封、叶轮紧固件等均能互换；全系列泵的价格也只有四种。

泵的结构特点：

快盈500个人主页泵盖通过止口固定在中间支架上，然后通过泵体与中间支架止口的联接把泵盖夹紧在中间，泵体是轴向吸入，径向排出，脚支承式，可直接固定在底座上。悬架部件通过止口固定固定在中间支架上，并用悬架支架支撑在底座上。为拆卸方便，设计了加长联轴器，检修时可以不拆卸进出口联接管路，泵体和电动机。只需拆下联轴器的中间联接件，即可退出转子部件进行检修。这是国际上通用的一种结构形式。

泵的旋转方向：

快盈500个人主页泵通过加长联轴器由电动机直接驱动，从电动机端看，按顺时针方向旋转。

泵的轴封型式：

填料密封：泵盖内设有填料函，采用软填料密封，填料函内可通入有一定压力的水，供密封冷却，润滑、清洗用。
快盈500个人主页机械密封：单端面机械密封和双端面机械密封两种型式，密封腔内通入一定压力的水，冲洗磨擦两端面，同时起冷却作用。泵的密封型式采用填料密封或机械密封，由用户根据需要适用，同时根据需要允许采用适合于ISO3069规定的密封空腔尺寸和其他结构的轴封型式，如带波纹管的机械密封和付叶轮密封等等。

IH型化工泵输送介质温度为-20℃～105℃，需要时采用双端面密封冷却装置，可输送介质温度为20℃～+280℃。适用于化工、石油、冶金、电力、造纸、食品、制药、环保、废水处理和合成纤维等行业用于输送各种腐蚀的或不允许污染的类似于水的介质。

性能范围：

流量Q：6.3～400m3/h

扬程H：5～132m

转速n：2900、1450r/min

配带功率：0.55～110KW
快盈500个人主页进口直径：50～200mm

高工作压力：1.6Mpa

快盈500个人主页 IH型系列泵有29个基本型，其中22个双速（2900、1450r/min）经过A、B两种型式的叶轮直径切割变型后，达112个规格。

性能参数：

型号	快盈500个人主页转速n	流量Q		快盈500个人主页扬程H	效率η	功率P		必需汽蚀余量（NPSH）r
	（r/min）	快盈500个人主页（m3/h）	快盈500个人主页（L/S）	（m）	（%）	轴功率	电机功率	（m）
		快盈500个人主页（m3/h）	快盈500个人主页（L/S）			（KW）
IH50-32-125	快盈500个人主页 2900	12.5	快盈500个人主页 3.47	20	51	1.33	快盈500个人主页 2.2	2
IH50-32-125	1450	快盈500个人主页 6.3	1.75	5	快盈500个人主页 45	0.19	0.55	2
快盈500个人主页 IH50-32-125A	2900	11.3	快盈500个人主页 3.14	16.4	50	1.01	1.5	2
快盈500个人主页 IH50-32-125A	1450	5.7	1.58	4.1	快盈500个人主页 43	0.15	快盈500个人主页 0.55	快盈500个人主页 2
快盈500个人主页 IH50-32-160	2900	12.5	3.47	32	46	2.37	快盈500个人主页 3	2
快盈500个人主页 IH50-32-160	1450	6.3	1.75	快盈500个人主页 8	快盈500个人主页 40	0.34	0.55	快盈500个人主页 2
IH50-32-160A	2900	11.3	快盈500个人主页 3.14	快盈500个人主页 26.4	44	快盈500个人主页 1.85	3	快盈500个人主页 2
IH50-32-160A	快盈500个人主页 1450	快盈500个人主页 5.7	1.58	6.6	37.1	0.28	0.55	快盈500个人主页 2
快盈500个人主页 IH50-32-200	快盈500个人主页 2900	12.5	3.47	快盈500个人主页 50	39	4.36	快盈500个人主页 5.5	2
快盈500个人主页 IH50-32-200	1450	6.3	1.75	12.5	33	快盈500个人主页 0.65	快盈500个人主页 1.1	2
IH50-32-200A	2900	11.3	3.14	快盈500个人主页 41	快盈500个人主页 38	3.24	4	2
IH50-32-200A	1450	快盈500个人主页 5.7	1.58	快盈500个人主页 10.3	快盈500个人主页 31	快盈500个人主页 0.52	0.75	快盈500个人主页 2
快盈500个人主页 IH50-32-250	2900	快盈500个人主页 12.5	快盈500个人主页 3.47	快盈500个人主页 80	快盈500个人主页 33	快盈500个人主页 8.25	快盈500个人主页 11	快盈500个人主页 2
快盈500个人主页 IH50-32-250	1450	6.3	快盈500个人主页 1.75	20	快盈500个人主页 27	快盈500个人主页 1.27	快盈500个人主页 2.2	2
IH50-32-250A	2900	快盈500个人主页 11.7	快盈500个人主页 3.25	70	32	快盈500个人主页 6.97	快盈500个人主页 11	2
IH50-32-250A	1450	快盈500个人主页 5.9	1.64	17.5	25	快盈500个人主页 1.25	快盈500个人主页 1.5	快盈500个人主页 2
IH50-32-250B	2900	快盈500个人主页 11	3.06	快盈500个人主页 62	快盈500个人主页 30	快盈500个人主页 6.19	7.5	快盈500个人主页 2
IH65-50-125	快盈500个人主页 2900	25	快盈500个人主页 6.94	20	快盈500个人主页 62	快盈500个人主页 2.2	快盈500个人主页 3	2
IH65-50-125	1450	快盈500个人主页 12.5	3.47	快盈500个人主页 5	55	0.31	0.55	2
IH65-50-125A	2900	22.7	快盈500个人主页 6.31	快盈500个人主页 16.5	快盈500个人主页 61	1.67	快盈500个人主页 2.2	快盈500个人主页 2
IH65-50-125A	1450	快盈500个人主页 11.3	3.14	4.1	54	0.23	0.55	2
IH65-50-160	2900	25	6.94	快盈500个人主页 32	快盈500个人主页 57	快盈500个人主页 3.82	5.5	快盈500个人主页 2
IH65-50-160	1450	12.5	3.47	8	51	快盈500个人主页 0.53	0.75	2
IH65-50-160A	快盈500个人主页 2900	22.7	快盈500个人主页 6.31	26.5	快盈500个人主页 56	2.93	4	快盈500个人主页 2
IH65-50-160A	1450	11.3	快盈500个人主页 3.14	6.6	快盈500个人主页 49.6	0.41	快盈500个人主页 0.55	2
IH65-40-200	2900	25	快盈500个人主页 6.94	快盈500个人主页 50	52	6.55	快盈500个人主页 11	快盈500个人主页 2
IH65-40-200	快盈500个人主页 1450	12.5	3.47	12.5	46	快盈500个人主页 0.93	快盈500个人主页 1.5	快盈500个人主页 2
IH65-40-200A	2900	22.7	6.31	快盈500个人主页 41	50	5.07	7.5	快盈500个人主页 2
IH65-40-200A	快盈500个人主页 1450	快盈500个人主页 11.3	快盈500个人主页 3.14	快盈500个人主页 10.3	44	快盈500个人主页 0.72	1.1	快盈500个人主页 2
IH65-40-250	快盈500个人主页 2900	快盈500个人主页 25	6.94	80	快盈500个人主页 46	快盈500个人主页 11.84	15	2
IH65-40-250	1450	快盈500个人主页 12.5	快盈500个人主页 3.47	20	39	1.75	快盈500个人主页 3	2
IH65-40-250A	快盈500个人主页 2900	快盈500个人主页 23.4	6.5	74.8	快盈500个人主页 45	快盈500个人主页 10.6	快盈500个人主页 15	快盈500个人主页 2
IH65-40-250A	1450	11.7	3.25	17.5	37.9	1.47	快盈500个人主页 2.2	2
IH65-40-250B	2900	22	6.11	61.8	快盈500个人主页 44	8.42	11	2
IH65-40-315	2900	25	6.94	快盈500个人主页 125	快盈500个人主页 39	快盈500个人主页 21.8	30	快盈500个人主页 2
IH65-40-315	快盈500个人主页 1450	12.5	快盈500个人主页 3.47	快盈500个人主页 32	快盈500个人主页 33	快盈500个人主页 3.3	5.5	2
IH65-40-315A	2900	23.4	6.5	快盈500个人主页 109.5	快盈500个人主页 38	快盈500个人主页 18.36	快盈500个人主页 30	快盈500个人主页 2
IH65-40-315A	快盈500个人主页 1450	快盈500个人主页 11.7	快盈500个人主页 3.25	28	快盈500个人主页 33	快盈500个人主页 2.71	快盈500个人主页 4	2
快盈500个人主页 IH65-40-315B	2900	快盈500个人主页 22	6.11	快盈500个人主页 96.5	快盈500个人主页 37	15.63	快盈500个人主页 22	2
IH80-65-125	2900	快盈500个人主页 50	13.89	20	69	3.95	5.5	快盈500个人主页 3
IH80-65-125	快盈500个人主页 1450	25	快盈500个人主页 6.94	5	快盈500个人主页 64	0.53	0.75	快盈500个人主页 2.5
快盈500个人主页 IH80-65-125A	2900	快盈500个人主页 45.3	12.58	快盈500个人主页 16.5	快盈500个人主页 67	快盈500个人主页 3.04	快盈500个人主页 4	3
快盈500个人主页 IH80-65-125A	1450	快盈500个人主页 22.7	6.31	4.1	快盈500个人主页 62	快盈500个人主页 0.41	0.55	2.5
IH80-65-160	快盈500个人主页 2900	50	快盈500个人主页 13.89	快盈500个人主页 32	67	快盈500个人主页 6.51	快盈500个人主页 11	2.3
IH80-65-160	1450	快盈500个人主页 25	6.94	8	快盈500个人主页 62	0.88	快盈500个人主页 1.5	2.3
IH80-65-160A	2900	45.3	12.58	快盈500个人主页 26.4	65	快盈500个人主页 5.02	7.5	快盈500个人主页 2.3
IH80-65-160A	1450	22.7	6.31	6.6	快盈500个人主页 60	0.68	1.1	2.3
快盈500个人主页 IH80-50-200	2900	50	13.89	快盈500个人主页 50	快盈500个人主页 63	快盈500个人主页 10.81	15	快盈500个人主页 2.5
快盈500个人主页 IH80-50-200	1450	25	快盈500个人主页 6.94	快盈500个人主页 12.5	57	1.49	2.2	2
IH80-50-200A	快盈500个人主页 2900	45.3	12.58	41	61	8.29	11	快盈500个人主页 2.5
IH80-50-200A	快盈500个人主页 1450	22.7	6.31	快盈500个人主页 10.3	56.1	1.14	快盈500个人主页 2.2	2
快盈500个人主页 IH80-50-250	快盈500个人主页 2900	50	快盈500个人主页 13.89	80	53	20.57	快盈500个人主页 30	快盈500个人主页 2.5
快盈500个人主页 IH80-50-250	1450	快盈500个人主页 25	快盈500个人主页 6.94	20	快盈500个人主页 50	快盈500个人主页 2.72	快盈500个人主页 5.5	快盈500个人主页 2
IH80-50-250A	2900	快盈500个人主页 45.3	快盈500个人主页 12.58	65.7	52	15.61	快盈500个人主页 22	2.5
IH80-50-250A	快盈500个人主页 1450	22.7	快盈500个人主页 6.31	快盈500个人主页 16.4	49	快盈500个人主页 2.07	快盈500个人主页 3	2
快盈500个人主页 IH80-50-315	快盈500个人主页 2900	50	13.89	125	快盈500个人主页 50	34.1	45	2.5
快盈500个人主页 IH80-50-315	1450	25	6.94	快盈500个人主页 32	48	快盈500个人主页 4.54	快盈500个人主页 7.5	2.5
快盈500个人主页 IH80-50-315A	快盈500个人主页 2900	快盈500个人主页 45.3	12.58	102.6	48	快盈500个人主页 26.4	快盈500个人主页 37	2.5
快盈500个人主页 IH80-50-315A	1450	快盈500个人主页 22.7	快盈500个人主页 6.31	25.7	快盈500个人主页 46	3.46	快盈500个人主页 5.5	快盈500个人主页 2.5
IH100-80-125	2900	快盈500个人主页 100	27.78	20	快盈500个人主页 73	7.47	11	快盈500个人主页 4.2
IH100-80-125	1450	50	快盈500个人主页 13.89	5	快盈500个人主页 69	0.99	1.5	3.4
快盈500个人主页 IH100-80-125A	快盈500个人主页 2900	快盈500个人主页 91.8	快盈500个人主页 25.5	16.8	71	5.92	7.5	4.2
快盈500个人主页 IH100-80-125A	1450	快盈500个人主页 45.9	快盈500个人主页 12.75	4.2	67	0.78	1.1	快盈500个人主页 3.4
IH100-80-160	快盈500个人主页 2900	快盈500个人主页 100	27.78	32	73	11.9	15	快盈500个人主页 4.3
IH100-80-160	快盈500个人主页 1450	快盈500个人主页 50	13.89	快盈500个人主页 8	68	1.58	2.2	快盈500个人主页 3.4
快盈500个人主页 IH100-80-160A	2900	快盈500个人主页 91	25.28	26.5	快盈500个人主页 71	9.25	15	快盈500个人主页 4.3
快盈500个人主页 IH100-80-160A	1450	快盈500个人主页 45.5	12.64	快盈500个人主页 6.6	67	1.22	1.5	快盈500个人主页 3.4
IH100-65-200	快盈500个人主页 2900	100	快盈500个人主页 27.78	50	快盈500个人主页 72	18.92	快盈500个人主页 22	3.9
IH100-65-200	1450	快盈500个人主页 50	13.89	快盈500个人主页 12.5	快盈500个人主页 68	2.5	快盈500个人主页 3	2.5
IH100-65-200A	快盈500个人主页 2900	91	快盈500个人主页 25.28	41.5	快盈500个人主页 70	快盈500个人主页 14.7	18.5	快盈500个人主页 3.9
IH100-65-200A	快盈500个人主页 1450	快盈500个人主页 45.5	12.64	快盈500个人主页 10.3	快盈500个人主页 66	1.93	快盈500个人主页 3	快盈500个人主页 2.5
快盈500个人主页 IH100-65-250	2900	快盈500个人主页 100	快盈500个人主页 27.78	快盈500个人主页 80	快盈500个人主页 68	32.06	37	快盈500个人主页 3.6
快盈500个人主页 IH100-65-250	1450	50	13.89	20	63	4.33	快盈500个人主页 5.5	2.5
快盈500个人主页 IH100-65-250A	2900	快盈500个人主页 93.5	快盈500个人主页 25.97	70	快盈500个人主页 65	快盈500个人主页 27.44	37	3.6
快盈500个人主页 IH100-65-250A	1450	快盈500个人主页 45.5	12.64	17.4	快盈500个人主页 61	3.53	5.5	快盈500个人主页 2.5
IH100-65-250B	2900	快盈500个人主页 87.8	24.39	61.7	64	快盈500个人主页 23.1	30	3.6
快盈500个人主页 IH100-65-315	2900	100	27.78	125	62	快盈500个人主页 54.94	75	3.2
快盈500个人主页 IH100-65-315	1450	快盈500个人主页 50	13.89	32	58	7.52	11	2
IH100-65-315A	2900	93.5	25.97	109	61	快盈500个人主页 45.53	75	3.2
IH100-65-315A	1450	46.5	快盈500个人主页 12.92	28	快盈500个人主页 56	快盈500个人主页 6.33	快盈500个人主页 11	2
IH100-65-315B	2900	88	快盈500个人主页 24.44	快盈500个人主页 97	60	38.77	快盈500个人主页 55	快盈500个人主页 3.2
快盈500个人主页 IH125-100-200	2900	快盈500个人主页 200	快盈500个人主页 55.56	快盈500个人主页 50	快盈500个人主页 77	35.39	快盈500个人主页 45	快盈500个人主页 5
快盈500个人主页 IH125-100-200	1450	100	快盈500个人主页 27.78	12.5	快盈500个人主页 73	4.66	快盈500个人主页 7.5	快盈500个人主页 2.9
IH125-100-200A	2900	182	50.56	41.4	快盈500个人主页 75	27.38	37	5
IH125-100-200A	1450	91	快盈500个人主页 25.28	快盈500个人主页 10.3	71	快盈500个人主页 3.6	快盈500个人主页 5.5	快盈500个人主页 2.9
IH125-100-250	2900	快盈500个人主页 200	快盈500个人主页 55.56	80	75	快盈500个人主页 58.13	75	4.5
IH125-100-250	1450	快盈500个人主页 100	快盈500个人主页 27.78	20	快盈500个人主页 72	快盈500个人主页 7.56	快盈500个人主页 11	2.3
IH125-100-250A	快盈500个人主页 2900	186.5	51.81	69.5	73	48.35	快盈500个人主页 75	快盈500个人主页 4.5
IH125-100-250A	1450	93	25.83	快盈500个人主页 17.4	70	6.29	快盈500个人主页 11	2.3
IH125-100-250B	2900	175.5	快盈500个人主页 48.75	快盈500个人主页 61.5	71	快盈500个人主页 41.42	55	4.5
IH125-100-315	快盈500个人主页 2900	200	快盈500个人主页 55.6	快盈500个人主页 125	72	快盈500个人主页 94.62	快盈500个人主页 110	快盈500个人主页 4.5
IH125-100-315	快盈500个人主页 1450	100	27.8	32	65	快盈500个人主页 13.42	22	快盈500个人主页 2.5
快盈500个人主页 IH125-100-315A	快盈500个人主页 2900	快盈500个人主页 186.5	51.81	108.7	71	快盈500个人主页 77.81	快盈500个人主页 90	4.5
快盈500个人主页 IH125-100-315A	1450	快盈500个人主页 93	25.83	快盈500个人主页 27.2	快盈500个人主页 64	10.77	15	2.5
快盈500个人主页 IH125-10-400	快盈500个人主页 1450	100	27.78	50	55	24.77	30	快盈500个人主页 2.5
IH125-100-400A	1450	快盈500个人主页 93	25.83	快盈500个人主页 43.2	54	快盈500个人主页 20.27	30	2.5
IH150-125-250	1450	快盈500个人主页 200	55.56	20	快盈500个人主页 77	快盈500个人主页 14.16	快盈500个人主页 18.5	快盈500个人主页 2.8
IH150-125-250A	1450	快盈500个人主页 182	50.56	16.5	快盈500个人主页 75	10.91	15	快盈500个人主页 2.8
快盈500个人主页 IH150-125-315	快盈500个人主页 1450	200	55.6	快盈500个人主页 32	75	快盈500个人主页 23.25	快盈500个人主页 30	2.8
IH150-125-315A	快盈500个人主页 1450	快盈500个人主页 182	50.56	25.5	快盈500个人主页 73	17.32	22	2.8
IH150-125-315B	快盈500个人主页 1450	165	45.83	22	快盈500个人主页 72	快盈500个人主页 13.74	18.5	快盈500个人主页 2.8
快盈500个人主页 IH150-125-400	1450	200	55.56	50	70	38.93	55	2.5
快盈500个人主页 IH150-125-400A	快盈500个人主页 1450	182	快盈500个人主页 50.56	41	68	29.94	快盈500个人主页 37	快盈500个人主页 2.5
IH150-125-400B	快盈500个人主页 1450	165	45.83	快盈500个人主页 34	快盈500个人主页 67	22.82	快盈500个人主页 30	2.5
IH200-150-250	1450	400	快盈500个人主页 111.11	20	79	27.59	37	2.8
IH200-150-250A	快盈500个人主页 1450	快盈500个人主页 363	100.83	16.5	79	20.66	30	2.8
IH200-150-315	快盈500个人主页 1450	400	111.11	32	79	44.15	55	3.5
IH200-150-315A	1450	363	100.84	快盈500个人主页 25.5	77	32.76	快盈500个人主页 45	快盈500个人主页 3.5
快盈500个人主页 IH200-150-315B	1450	329	快盈500个人主页 91.39	21.6	76	快盈500个人主页 25.48	37	快盈500个人主页 3.5
IH200-150-400	快盈500个人主页 1450	快盈500个人主页 400	111.11	快盈500个人主页 50	78	69.87	90	3.5
IH200-150-400A	1450	快盈500个人主页 363	100.83	41	快盈500个人主页 76	53.36	75	3.5
IH200-150-400B	1450	329	91.39	33.8	75	40.4	55	3.5
