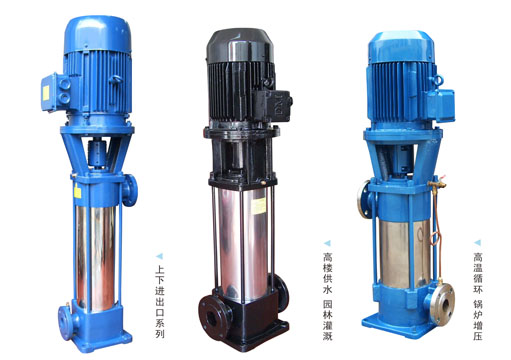

GDL型立式管道多级离心泵

GDL型立式多级管道离心泵适用于高压运行系统中输送清水或物理化学性质的液体，如高层建筑给水、锅炉给水、消防系统等输送或管道增压之用。GDLF型立式多级管道离心泵采用整体不锈钢(ZG1Cr18Ni9Ti)材质制造，适用于化工、食品、酿造、制药、纺织等行业。根据用户的要求可定制不锈钢306或316L材质。

说明书在线阅读离心泵实物图产品安装图纸

下一个产品：D型卧式多级离心泵

上一个产品：ISG系列单级单吸立式管道离心泵

GDL型立式管道多级离心泵产品概述：

快盈500个人主页 GDL型立式多级管道离心泵适用于高压运行系统中输送清水或物理化学性质的液体，如高层建筑给水、锅炉给水、消防系统等输送或管道增压之用。GDLF型立式多级管道离心泵采用整体不锈钢(ZG1Cr18Ni9Ti)材质制造，适用于化工、食品、酿造、制药、纺织等行业。根据用户的要求可定制不锈钢306或316L材质。

GDL型立式管道多级离心泵工作条件:

a) 本型泵可输送清水或物理化学性质类似于清水的液体；
b) 温度范围：-15℃~+120℃；
c) 工作压力：大压力2.5MPa，即系统压力=入口压力+闭阀工作时压力<2.5MPa；
d) 周围环境的温度应低于40℃，相对湿度不超过95%；
快盈500个人主页 e) 输送含腐蚀性介质及热液体时，请于订货时提出，以便采用特殊材质满足使用要求。

GDL型立式管道多级离心泵型号意义：

例如：80GDL36-12X5
80-进出口直径（mm）
GDL- 立式多级管道离心泵
12-单级扬程（m）
36-设计点名义流量（m3/h)

GDL型立式管道多级离心泵结构类型：

GDL型立式管道多级离心泵

GDL型立式管道多级离心泵性能参数:

快盈500个人主页型号	级数	流量 (m3/h)	扬程 (M)	转速 (r/min)	功率 (kw)	效率（%）	必需汽蚀余量 (NPSH)	重量
25GDL2-12	快盈500个人主页 3	1.4 2 2.4	快盈500个人主页 36	2900	1.1	23 30 32	快盈500个人主页 2.9	快盈500个人主页 58
	4		快盈500个人主页 48		1.1		快盈500个人主页 2.9	62
	5		快盈500个人主页 60		快盈500个人主页 2		快盈500个人主页 2.9	快盈500个人主页 68
	6		72		快盈500个人主页 2		2.9	72
	快盈500个人主页 7		84		2		2.9	快盈500个人主页 78
	8		快盈500个人主页 96		快盈500个人主页 2.2		快盈500个人主页 2.9	82
	快盈500个人主页 9		108		快盈500个人主页 2		2.9	快盈500个人主页 86
	10		120		3		2.9	98
	快盈500个人主页 11		132		3		快盈500个人主页 2.9	快盈500个人主页 102
	12		144		3		快盈500个人主页 2.9
	13		快盈500个人主页 156		4		2.9
	14		快盈500个人主页 168		4		快盈500个人主页 2.9
	快盈500个人主页 15		180		4		快盈500个人主页 2.9
快盈500个人主页 25GDL4-11	3	2.8 4 4.8	33	快盈500个人主页 2900	快盈500个人主页 1.1	32 42 43	2.9	58
	4		44		快盈500个人主页 1.5		2.9	快盈500个人主页 65
	快盈500个人主页 5		快盈500个人主页 55		快盈500个人主页 2.2		快盈500个人主页 2.9	72
	快盈500个人主页 6		66		2.2		快盈500个人主页 2.9	76
	7		77		3		2.9	快盈500个人主页 86
	8		88		3		2.9	快盈500个人主页 90
	9		99		3		快盈500个人主页 2.9	快盈500个人主页 94
	10		110		快盈500个人主页 4		快盈500个人主页 2.9	快盈500个人主页 110
	11		快盈500个人主页 121		4		2.9	快盈500个人主页 114
	快盈500个人主页 12		132		4		快盈500个人主页 2.9
	13		143		4		2.9
	快盈500个人主页 14		快盈500个人主页 154		5.5		快盈500个人主页 2.9
	快盈500个人主页 15		165		5.5		2.9
快盈500个人主页 40GDL6-12	快盈500个人主页 3	4.2 6 快盈500个人主页 7.2	快盈500个人主页 36	2900	1.5	43 52 50	2.9	快盈500个人主页 72
	4		48		2.2		快盈500个人主页 2.9	快盈500个人主页 78
	快盈500个人主页 5		快盈500个人主页 60		快盈500个人主页 2.2		快盈500个人主页 2.9	快盈500个人主页 82
	快盈500个人主页 6		72		3		快盈500个人主页 2.9	92
	7		84		3		快盈500个人主页 2.9	快盈500个人主页 96
	8		96		4		快盈500个人主页 2.9	快盈500个人主页 112
	9		108		4		2.9	116
	10		120		4		2.9	120
	11		132		5.5		2.9	140
	12		144		5.5		快盈500个人主页 2.9
	快盈500个人主页 13		156		快盈500个人主页 7.5		快盈500个人主页 2.9
	14		快盈500个人主页 168		快盈500个人主页 7.5		2.9
	快盈500个人主页 15		180		快盈500个人主页 7.5		快盈500个人主页 2.9
50GDL12-15	快盈500个人主页 2	8.4 12 快盈500个人主页 14.4	快盈500个人主页 30	2900	2.2	49 57 55	3.5	113
	快盈500个人主页 3		快盈500个人主页 45		快盈500个人主页 3		3.5	129
	快盈500个人主页 4		快盈500个人主页 60		4		3.5	149
	快盈500个人主页 5		75		5.5		快盈500个人主页 3.5	快盈500个人主页 181
	6		90		快盈500个人主页 5.5		3.5	190
	快盈500个人主页 7		快盈500个人主页 105		7.5		3.5	快盈500个人主页 204
	快盈500个人主页 8		120		快盈500个人主页 7.5		3.5	212
	9		快盈500个人主页 135		11		3.5	快盈500个人主页 265
	10		150		11		快盈500个人主页 3.5	快盈500个人主页 273
50GDL18-15	2	12.6 18 21.6	30	快盈500个人主页 2900	3	54 63 62	快盈500个人主页 4.0	122
	快盈500个人主页 3		快盈500个人主页 45		快盈500个人主页 4		快盈500个人主页 4.0	快盈500个人主页 142
	快盈500个人主页 4		快盈500个人主页 60		5.5		4.0	175
	快盈500个人主页 5		75		7.5		4.0	快盈500个人主页 189
	6		快盈500个人主页 90		7.5		4.0	198
	7		快盈500个人主页 105		11		4.0	252
	快盈500个人主页 8		快盈500个人主页 120		11		4.0	261
	9		135		快盈500个人主页 15		4.0	280
	10		150		快盈500个人主页 15		4.0	289
65GDL24-12	快盈500个人主页 2	18 24 28.8	快盈500个人主页 24	2900	3	54 63 62	4.0	122
	3		36		4		4.0	快盈500个人主页 142
	4		48		5.5		快盈500个人主页 4.0	快盈500个人主页 175
	快盈500个人主页 5		快盈500个人主页 60		7.5		4.0	快盈500个人主页 189
	6		72		7.5		4.0	252
	快盈500个人主页 7		快盈500个人主页 84		快盈500个人主页 11		快盈500个人主页 4.0	快盈500个人主页 261
	8		快盈500个人主页 96		11		4.0	280
	9		快盈500个人主页 108		15		快盈500个人主页 4.0	快盈500个人主页 289
	快盈500个人主页 10		快盈500个人主页 120		15		4.0	20
	快盈500个人主页 11		132		15		快盈500个人主页 4.0
	12		快盈500个人主页 144		18.5		快盈500个人主页 4.0
快盈500个人主页 80GDL36-12	2	25.2 36.0 43.2	24	快盈500个人主页 2900	4	59 71 70	4.2	193
	3		36		快盈500个人主页 5.5		4.2	快盈500个人主页 227
	快盈500个人主页 4		48		7.5		快盈500个人主页 4.2	244
	快盈500个人主页 5		60		11		4.2	292
	快盈500个人主页 6		72		11		4.2	快盈500个人主页 302
	7		84		快盈500个人主页 15		4.2	快盈500个人主页 322
	8		96		快盈500个人主页 15		快盈500个人主页 4.2	快盈500个人主页 332
	9		快盈500个人主页 108		18.5		4.2	365
	快盈500个人主页 10		快盈500个人主页 120		18.5		快盈500个人主页 4.2	375
80GDL54-14	2	36 54 65	28	2900	7.5	62 73 71	快盈500个人主页 4.0	218
	快盈500个人主页 3		快盈500个人主页 42		快盈500个人主页 11		快盈500个人主页 4.0	快盈500个人主页 267
	快盈500个人主页 4		56		快盈500个人主页 15		快盈500个人主页 4.0	快盈500个人主页 287
	5		快盈500个人主页 70		18.5		快盈500个人主页 4.0	320
	6		快盈500个人主页 84		18.5		4.0	330
	快盈500个人主页 7		快盈500个人主页 98		快盈500个人主页 22		4.0	快盈500个人主页 373
	快盈500个人主页 8		112		快盈500个人主页 30		4.0	快盈500个人主页 400
	快盈500个人主页 9		快盈500个人主页 126		快盈500个人主页 30		4.0	421
	快盈500个人主页 10		140		37		快盈500个人主页 4.0	快盈500个人主页 432
100GDL72-14	快盈500个人主页 2	50.4 72 快盈500个人主页 86.4	快盈500个人主页 28	2900	快盈500个人主页 11	64 73 71	4.5	276
	3		快盈500个人主页 42		15		快盈500个人主页 4.5	298
	4		快盈500个人主页 56		快盈500个人主页 18.5		快盈500个人主页 4.5	336
	快盈500个人主页 5		70		快盈500个人主页 22		4.5	381
	6		快盈500个人主页 84		快盈500个人主页 30		4.5	453
	快盈500个人主页 7		98		30		4.5	466
	快盈500个人主页 8		112		37		4.5	493
	快盈500个人主页 9		126		37		4.5	快盈500个人主页 582
	10		140		快盈500个人主页 45		4.5	595
125GDL100-20	2	75 108 快盈500个人主页 130	40	2900	18.5	65 74 72	4.5	292
	快盈500个人主页 3		快盈500个人主页 60		30		快盈500个人主页 4.5	430
	4		80		37		快盈500个人主页 4.5	463
	快盈500个人主页 5		100		快盈500个人主页 45		4.5	555
	6		快盈500个人主页 120		55		4.5	640
	快盈500个人主页 7		快盈500个人主页 140		75		4.5	840
	8		快盈500个人主页 160		75		快盈500个人主页 4.5	855
	快盈500个人主页 9		快盈500个人主页 180		快盈500个人主页 90		4.5	快盈500个人主页 870
	快盈500个人主页 10		200		90		4.5	快盈500个人主页 955
快盈500个人主页 150GDL160-20	2	108 162 194	40	快盈500个人主页 2900	30	69 78 77	4.5	快盈500个人主页 422
	3		快盈500个人主页 60		快盈500个人主页 37		4.5	452
	快盈500个人主页 4		80		55		4.5	613
	5		100		75		4.5	快盈500个人主页 820
	6		120		75		4.5	836
	7		140		90		快盈500个人主页 4.5	922
