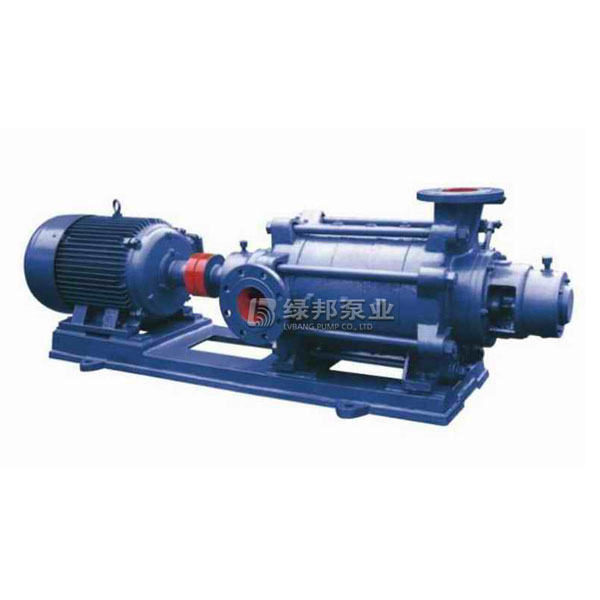

TSWA型卧式多级离心泵

TSWA型卧式多级离心泵适用于工业和城市给排水、高层建筑增压供水，园林喷灌、消防增压、远距离送水、采暖、浴室等冷暖水循环增压及设备配套等，尤其适用于宾馆、饭店娱乐场所的制冷、空调给水等。

说明书在线阅读多级泵实物图产品安装图纸

下一个产品：CDLF轻型不锈钢立式多级离心泵

上一个产品：QJ型深井不锈钢潜水泵

产品概述：

快盈500个人主页 TSWA型卧式多级离心泵系列卧式、单吸多级、分段式结构，是新开发生产的节能系列产品。具有效率高，运行噪音低，抗汽蚀性能好，结构合理，使用寿命长等显著优点。卧式多级离心泵主要输送清水或物理化学性质类似于水的其他液体。产品执行JB/T1051-93《多级离心泵型式与基本参数》标准。本司产品全部采用计算机设计和优化处理，公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段，从而保证产品质量的稳定可靠。

适用范围：

适用于工业和城市给排水、高层建筑增压供水，园林喷灌、消防增压、远距离送水、采暖、浴室等冷暖水循环增压及设备配套等，尤其适用于宾馆、饭店娱乐场所的制冷、空调给水等。

产品特点：

快盈500个人主页 1、水力模型先进，效率高，性能范围广。

2、泵结构紧凑、布置合理、外形美观。

3、进出口径相同，便于管路连接。

4、泵运行平稳，噪音低，寿命长。

5、密封可靠、无泄漏。

技术参数：

流量：18-155m3/h；

扬程：18-270m；

功率：2.2-180kw；

转速：1450r/min；

口径：φ50-φ150；

温度范围：0-+80℃；

工作压力：≤3.0Mpa。

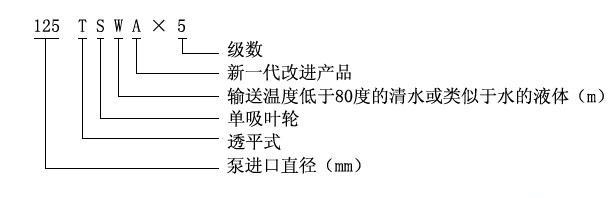

型号意义：

性能参数:

型号	级数	流量(m3/h)	扬程(m)	快盈500个人主页转速(r/min)	电机功率(kw)
50TSWA	快盈500个人主页 2	快盈500个人主页 18	快盈500个人主页 18.4	1450	2.2
	3	快盈500个人主页 18	快盈500个人主页 27.6	快盈500个人主页 1450	3
	快盈500个人主页 4	18	快盈500个人主页 36.8	1450	4
	快盈500个人主页 5	快盈500个人主页 18	46	1450	快盈500个人主页 5.5
	6	快盈500个人主页 18	55.2	快盈500个人主页 1450	5.5
	7	18	64.4	1450	7.5
	8	18	73.6	1450	快盈500个人主页 7.5
	快盈500个人主页 9	18	快盈500个人主页 82.8	1450	7.5
75TSWA	2	36	23	1450	5.5
	3	快盈500个人主页 36	快盈500个人主页 34.5	1450	快盈500个人主页 7.5
	4	36	快盈500个人主页 46	快盈500个人主页 1450	11
	5	36	快盈500个人主页 57.5	快盈500个人主页 1450	11
	6	36	69	快盈500个人主页 1450	15
	快盈500个人主页 7	36	80.5	快盈500个人主页 1450	15
	8	36	快盈500个人主页 90	1450	18.5
	快盈500个人主页 9	快盈500个人主页 36	103.5	1450	18.5
100TSWA	快盈500个人主页 2	快盈500个人主页 69	31.2	快盈500个人主页 1450	11
	3	快盈500个人主页 69	46.8	快盈500个人主页 1450	快盈500个人主页 15
	快盈500个人主页 4	快盈500个人主页 69	快盈500个人主页 62.4	快盈500个人主页 1450	快盈500个人主页 22
	快盈500个人主页 5	69	快盈500个人主页 78	快盈500个人主页 1450	快盈500个人主页 30
	6	69	93.6	快盈500个人主页 1450	快盈500个人主页 30
	快盈500个人主页 7	69	109.2	快盈500个人主页 1450	37
	8	69	快盈500个人主页 124.8	1450	45
	快盈500个人主页 9	69	140.4	快盈500个人主页 1450	45
125TSWA	快盈500个人主页 2	快盈500个人主页 90	43.2	快盈500个人主页 1450,	22
	3	90	快盈500个人主页 64.8	快盈500个人主页 1450	30
	快盈500个人主页 4	快盈500个人主页 90	86.4	1450	45
	快盈500个人主页 5	90	快盈500个人主页 108	1450	快盈500个人主页 55
	快盈500个人主页 6	快盈500个人主页 90	129.6	快盈500个人主页 1450	75
	快盈500个人主页 7	快盈500个人主页 90	151.2	1450	75
	8	90	172.8	快盈500个人主页 1450	快盈500个人主页 90
	9	快盈500个人主页 90	194.4	1450	90
150TSWA	快盈500个人主页 2	155	60	1450	45
	快盈500个人主页 3	155	90	1450	75
	快盈500个人主页 4	155	120	1450	快盈500个人主页 90
	5	快盈500个人主页 155	150	快盈500个人主页 1450	快盈500个人主页 110
	6	155	180	1450	快盈500个人主页 135
	快盈500个人主页 7	快盈500个人主页 155	快盈500个人主页 210	1450	155
	快盈500个人主页 8	1, 55	240	快盈500个人主页 1450	180
	快盈500个人主页 9	155	快盈500个人主页 270	1450	180

故障及排除方法：

故障	原因	解决方式
1、泵不吸水，压力表指针剧烈摆动。	灌注引水不够，管路与仪表连接处漏气。	检修底阀是否漏水，在灌足引水，拧紧或修回漏气处。
2、水泵不出水，真空表表示高度真空。	底阀没有打开或已堵塞，吸水管路阻力太大，吸水高度过高。	检查底阀，更换水管，降低吸水高度。
3、压力表有压力，但仍不出水。	出水管阻力太大，旋转方向不对，叶轮堵塞，泵转速不足。	检查或缩短水管。检查电机，清除叶轮内的污物，增加泵转速。
4、流量低于设计要求。	水泵堵塞，密封环磨损过多，转速不足。	清洗水泵及管路，更换密封环，增加泵转速。
5、泵消耗功率过大。	填料压盖太紧，并发热，叶轮有磨损，泵流量增大。	调整填料压盖松紧程度，检查泵轴是否弯曲，更换叶轮，增加出水阻力，降低流量。
6、泵内声音反常，泵不出水。	吸水管阻力过大，吸入管路漏气，输送的液体温度过高。	检查吸入管和底阀，堵塞漏气处、减少吸水高度，降低水温。
7、水泵振动，轴承过热。	电机与泵不同心，轴承缺油或磨损。	调整电机轴与泵轴的同轴度，加油或更换轴承。
